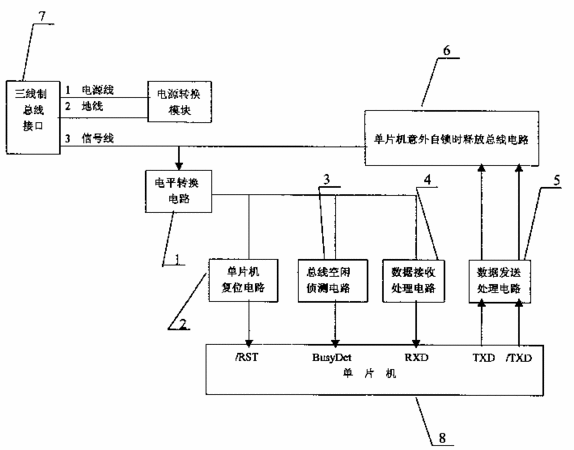

摘要：一種總線耦合電路，屬于網絡通訊控制領域。本發明解決了家庭網絡總線和各總線耦合單元的單片機之間進行數據交換的問題。本發明電平轉換電路對從三線制總線接口發過來的電平進行轉換，當電平被拉低的時間大于2－3秒時，單片機復位電路令單片機強行復位；數據接收處理電路的輸入端和輸出端分別連接電平轉換電路的輸出端和單片機的RXD管腳；單片機由其BusyDet管腳通過總線空閑偵測電路檢測總線是否空閑，當總線空閑時，單片機處理后的數據經過數據發送處理電路和單片機意外自鎖時釋放總線電路發送到三線制總線接口；單片機意外自鎖時釋放總線電路檢測單片機的TXD管腳或/TXD管腳的信號拉低時間，若時間大于20－30毫秒，單片機自鎖，將總線釋放。
- 專利類型發明專利
- 申請人清華同方股份有限公司;
- 發明人汪仕文;
- 地址100083北京市清華同方科技廣場A座2907
- 申請號CN02121019.5
- 申請時間2002年05月30日
- 申請公布號CN1462951A
- 申請公布時間2003年12月24日
- 分類號G06F13/00;
