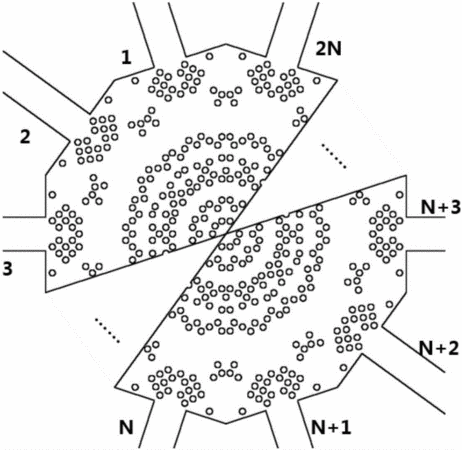

摘要：本發明公開了一種硅基超材料光星型交叉連接器及其制備方法，連接器包括：N個輸入波導和N個輸出波導，每個輸入波導與對應的輸出波導在同一直線上，且所獲得的N條直線在同一點O相互交叉；以O點為中心點，設置有一個正2N邊形的耦合區域，耦合區域的各邊與波導垂直；耦合區域圖案呈1/2N扇形對稱，且2N個扇區的圖案呈軸對稱，對稱軸為與邊垂直的波導所在的直線；每個扇區包含M個圓形像素，圓形像素的狀態為打孔或不打孔。本發明可以同時實現3路及以上光波導之間的交叉互聯，并且尺寸極小，即具有高度集成的特點，工作帶寬極寬，端口一致性佳，各端口附加損耗小，串擾小。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人張敏明;盧魯璐子;周飛亞;劉德明;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201611072349.1
- 申請時間2016年11月29日
- 申請公布號CN106443882A
- 申請公布時間2017年02月22日
- 分類號G02B6/125(2006.01)I;G02B6/12(2006.01)I;
