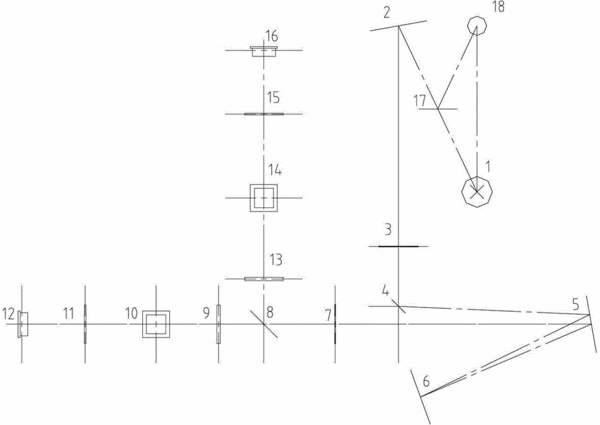

摘要：一種雙光路分光光度計光學系統，它包括氘燈(1)，所述氘燈(1)的出射光路上裝有第一反射鏡(2)，第一反射鏡(2)的反射光路上安裝有入狹縫(3)，光線從入狹縫射(3)出后射到第二反射鏡(4)，第二反射鏡(4)的出射光路上安裝有準直鏡(5)，光線從準直鏡(5)射出后射進光柵(6)，經過光柵(6)反射后射回準直鏡(5)，然后從準直鏡(5)射出進入出狹縫(7)，本實用新型提高了能量利用效率,避免了接收端能量不足的問題,節省了儀器的材料和制造成本，生產效率大幅度提高。
- 專利類型實用新型
- 申請人上海元析儀器有限公司;
- 發明人謝玉生;韓明山;
- 地址201108 上海市閔行區金都路1128號3幢4128室
- 申請號CN201320026490.3
- 申請時間2013年01月18日
- 申請公布號CN203037354U
- 申請公布時間2013年07月03日
- 分類號G01J3/42(2006.01)I;G01J3/02(2006.01)I;
