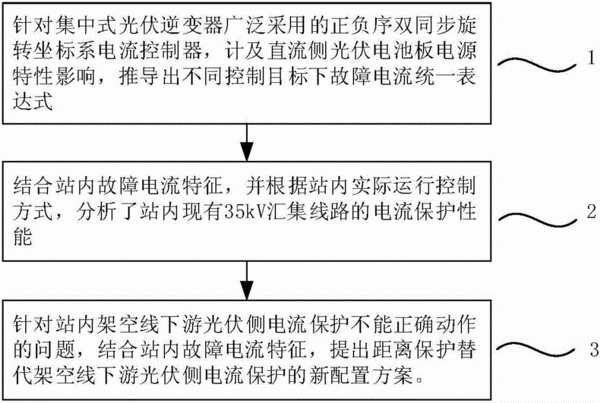

摘要:本發明屬于新能源發電并網技術領域,特別涉及到一種大型光伏電站內匯集系統線路保護方法,所述方法包括針對集中式光伏逆變器廣泛采用的正負序雙同步旋轉坐標系電流控制器,計及直流側光伏電池板電源特性影響,推導出不同控制目標下故障電流統一表達式;在此基礎上,分析了站內35kV匯集線路的電流保護性能;針對架空線下游光伏側電流保護存在不能正確動作的情況,提供距離保護替代的新配置方案。本發明不受光伏出力條件、運行功率因數影響,避免了光伏側短路電流門檻值整定計算的問題,提高了站內光伏系統的運行安全性和可靠性。
- 專利類型發明專利
- 申請人華北電力大學;
- 發明人賈科;顧晨杰;畢天姝;魏宏升;任哲鋒;陳奕汝;
- 地址102206 北京市昌平區朱辛莊北農路2號
- 申請號CN201610855225.4
- 申請時間2016年09月27日
- 申請公布號CN106356819A
- 申請公布時間2017年01月25日
- 分類號H02H7/26(2006.01)I;
