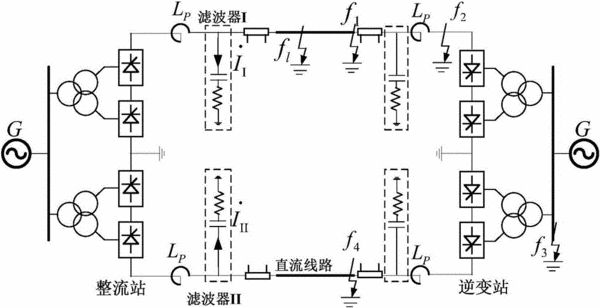

摘要：一種基于直流濾波器支路電流的直流輸電線路橫差保護方法，包括：步驟1、測量直流輸電系統整流側流經極Ⅰ和極Ⅱ直流濾波器支路的電流瞬時值，分別記為iⅠ(t)和iⅡ(t)；步驟2、根據ihc(t)＝iI(t)+iII(t)計算保護橫差電流瞬時值，以10ms為數據窗，計算橫差電流、極Ⅰ和極Ⅱ直流濾波器支路電流的均方根值，分別記為Ihc、IⅠ、IⅡ；步驟3、故障判別：當滿足Ihc>Iset時，從0開始計時，計時結果記為t；當t滿足t>tset條件時，置標志flag＝1，此時判斷直流輸電線路區域發生短路故障，并執行步驟4，其中Iset為電流動作整定值；tset為延時整定值；步驟4：故障發生區域判別：當滿足II/III>1動作條件時，判斷故障發生在極Ⅰ線路區域，否則故障發生在極Ⅱ線路區域。
- 專利類型發明專利
- 申請人國家電網公司;國網湖北省電力公司電力科學研究院;華中科技大學;
- 發明人張侃君;尹項根;陳堃;戚宣威;胡偉;張時耘;文博;黎恒烜;杜鎮安;雷楊;葉龐琪;王婷;
- 地址100031 北京市西城區西長安街86號
- 申請號CN201610725363.0
- 申請時間2016年08月25日
- 申請公布號CN106300287A
- 申請公布時間2017年01月04日
- 分類號H02H7/26(2006.01)I;
