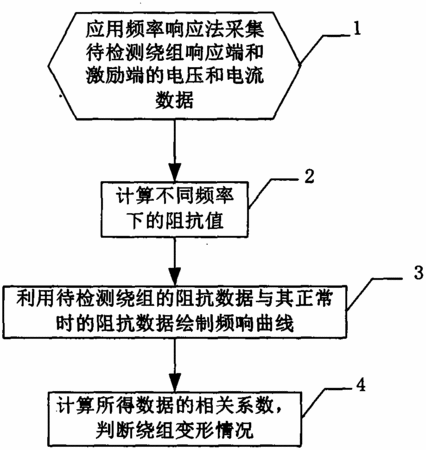

摘要：本發明涉及一種基于頻響阻抗法的變壓器繞組變形檢測方法，包含以下步驟：采用頻率響應法接線測量待檢測變壓器繞組響應端和激勵端的電壓和電流信號；采用測得的數據計算待檢測繞組在不同頻率下的阻抗值；利用待檢測繞組的阻抗數據與其正常時的阻抗數據，分低頻段(10～1000Hz)和中頻段(1～45kHz)繪制頻響阻抗曲線；利用得到的阻抗數據計算兩條曲線的相關系數，進而判斷繞組的變形情況。本發明利用頻率響應法的接線方式，通過本發明得到其他判據診斷變壓器繞組變形，與頻率響應法的診斷結果互為參考，提高變壓器繞組變形診斷的正確率。
- 專利類型發明專利
- 申請人華北電力大學(保定);
- 發明人張寧;朱永利;
- 地址071003 河北省保定市永華北大街619號
- 申請號CN201510400886.3
- 申請時間2015年07月10日
- 申請公布號CN106338237A
- 申請公布時間2017年01月18日
- 分類號G01B7/16(2006.01)I;G01R31/00(2006.01)I;
