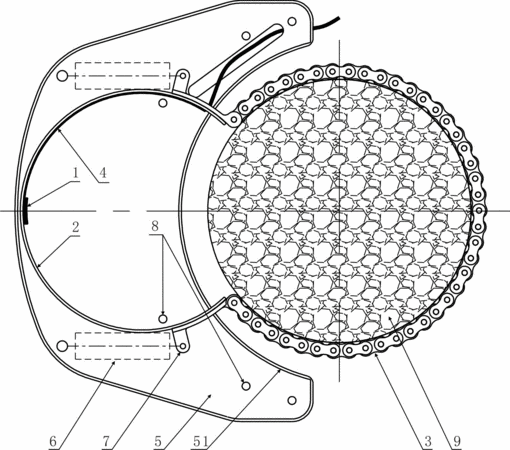

摘要：本實用新型公開了一種新型徑向應變測量儀，由電阻應變計和導線組成的轉換電路、彈性體、鏈條、保護盒、復位彈簧、連接件和限位柱組成。連接件固定在彈性體上部外側，通過連接件將彈性體與鏈條固定在同一水平位置，通過復位彈簧和連接件將彈性體以圓弧形開口朝向保護盒上部的狀態活動連接在保護盒中下部。該徑向應變測量儀通過合理設置鏈條的長度，彈性體的材料厚度及形狀、電阻應變計粘貼在彈性體上的具體位置，加上轉換電路后，將其鏈條套在被試體上便可準確測量被試件在不同應力下的變形值（測量范圍：0～30mm）。同時該新型徑向應變測量儀還具有結構簡單、使用方便、可靠、測量準確、價格低廉等優點，便于普及推廣。
- 專利類型實用新型
- 申請人成都市伺服液壓設備有限公司;
- 發明人盧勝堯;張雙喜;
- 地址611731 四川省成都市高新區雙柏東一街233號
- 申請號CN201120233092.X
- 申請時間2011年07月05日
- 申請公布號CN202141428U
- 申請公布時間2012年02月08日
- 分類號G01B7/16(2006.01)I;G01B7/02(2006.01)I;
