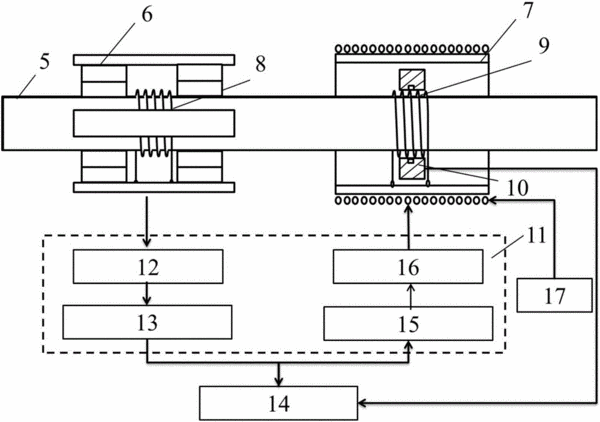

摘要:本發明公開了一種自感知工作點的磁致伸縮導波檢測裝置,其包括永磁鐵磁化器、套設在構件上的接收線圈及激勵線圈、直流線圈磁化器、磁場強度感測模塊及磁致伸縮導波檢測儀。所述磁場強度感測模塊包括支撐結構、設置在所述支撐結構內的航空插座接頭及多個霍爾元件,所述支撐結構開設有收容腔及與所述收容腔相連通的導線槽,多個所述霍爾元件收容于所述收容腔內;所述導線槽用于將所述霍爾元件的輸出線引出到所述航空插座接頭及引導所述霍爾元件的供電線;所述航空插座接頭電性連接所述磁致伸縮檢測儀,所述磁致伸縮檢測儀用于將所述霍爾元件感測的電壓信號轉換為磁場強度值。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人徐江;孫永;周金海;武新軍;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201610921843.4
- 申請時間2016年10月21日
- 申請公布號CN106324105A
- 申請公布時間2017年01月11日
- 分類號G01N29/44(2006.01)I;
