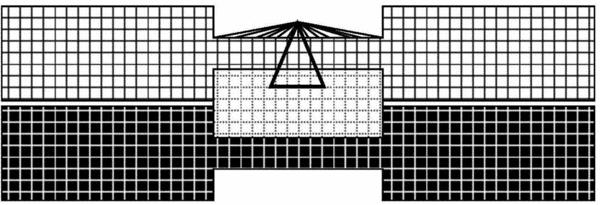

摘要:本發明涉及一種超聲波焊點檢測有限元仿真分析方法,其特征在于,該方法包括如下步驟:步驟1,對焊點質量問題的形式進行歸納定義;步驟2,對質量焊點進行有限元建模,其中,采用平面單元來模擬相關焊點,平面單元長度為0.04mm,每個焊點的有限元模型包括上層板,下層板以及焊核,加載的激勵信號為單位幅值的單周期正弦波;步驟3,建立合格焊點的有限元模型,獲得合格焊點的超聲波回波信號曲線;步驟4,利用質量焊點的有限元模型進行計算,完成相關質量焊點超聲波回波信號的提??;通過這種分析方法,對不同質量缺陷的焊點提取和分析信號特征參數,并將這些參數與焊點質量缺陷進行對應,為超聲波焊點質量檢測快速識別各種質量缺陷提供理論依據。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人何智成;錢汪燾;成艾國;
- 地址410028 湖南省長沙市岳麓區岳麓山南路麓山門
- 申請號CN201410025810.2
- 申請時間2014年01月21日
- 申請公布號CN103837607A
- 申請公布時間2014年06月04日
- 分類號G01N29/44(2006.01)I;G06F17/50(2006.01)I;
