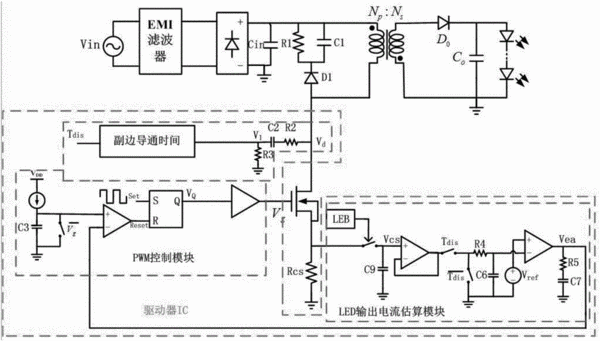

摘要：本發明公開了一種基于功率管漏極檢測技術的原邊反饋反激式LED恒流驅動器，由EMI濾波器、整流器、大電容Cin、RCD吸收電路、反激變壓器、功率MOS管、原邊采樣電阻Rcs、副邊二極管D0、輸出電容Co、LED、副邊導通時間獲取模塊、LED輸出電流估算模塊和PWM控制器組成。與現有技術相比，本發明無需光耦器件和輔助繞組，通過檢測功率開關管漏極獲得副邊二極管導通時間信息，以及通過功率MOSFET源極采樣獲得的原邊峰值電流信息，一起輸入到PWM控制器，由PWM控制器經過運算獲得輸出電流信息，從而控制LED輸出電流恒定。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人陳曉飛;資海平;董一帆;鄭朝霞;鄒雪城;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201610782693.3
- 申請時間2016年08月30日
- 申請公布號CN106255270A
- 申請公布時間2016年12月21日
- 分類號H05B33/08(2006.01)I;
