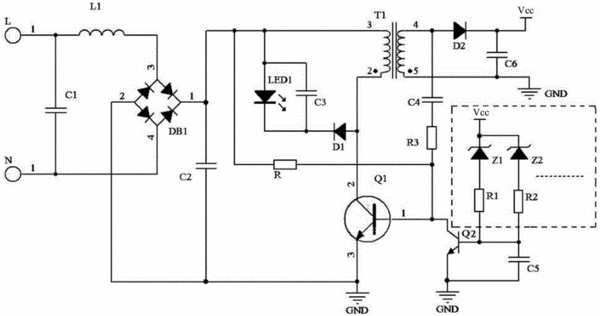

摘要：本公開的實施例涉及LED驅動電路與LED燈。所述LED驅動電路包括儲能電感器、功率開關和與儲能電感器電磁耦合的輔助電感器。輔助電感器耦合到功率開關的控制端以提供閉合功率開關的正反饋。所述LED驅動電路還可以包括控制電路，控制電路電耦合至功率開關的控制端并且包括控制電容器，用于提供斷開功率開關的控制信號。所述LED驅動電路還可以包括充電電路，充電電路耦合至輔助電感器和控制電路，被配置成從輔助電感器接收充電電壓，以在充電電壓變化時，為控制電容器提供與充電電壓的變化呈非線性變化的充電電流。本公開的實施例所提供的LED驅動電路簡單、成本低并且高效，還改善了電磁兼容性，有助于調試。
- 專利類型實用新型
- 申請人飛利浦(中國)投資有限公司;
- 發明人石亮;付潔;龍火軍;李康;
- 地址200233 上海市閔行區田林路888弄10號
- 申請號CN201521016476.0
- 申請時間2015年12月09日
- 申請公布號CN205320324U
- 申請公布時間2016年06月15日
- 分類號H05B33/08(2006.01)I;
