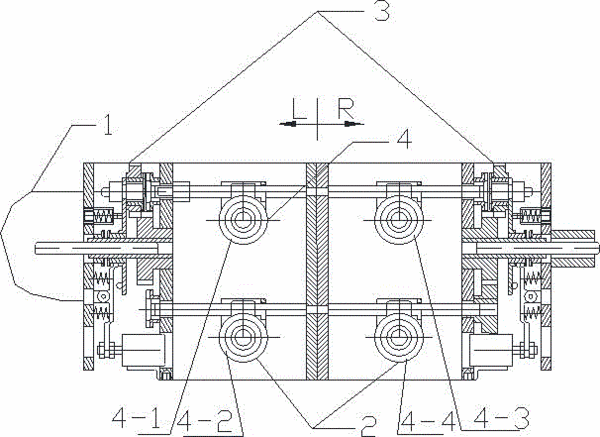

摘要：一種非標件數控柔性工裝夾具模塊，包括若干標準夾具模塊，每個標準夾具模塊包括電機和一個四伸縮桿機構，所述四伸縮桿機構由四個結構相同的單伸縮桿機構組成，每個單伸縮桿機構均包括伸縮桿、運動機構和動力傳輸機構，所述四個單伸縮桿機構呈兩行兩列分布，其中一列的兩個單伸縮桿機構中的伸縮桿與電機連接由電機直接驅動，另一列的兩個單伸縮桿機構中的伸縮桿由電機通過動力傳送圓軸驅動，使得各伸縮桿能夠沿各自的X、Y軸方向獨立運動，共控制8個不同運動，可由本發明多個相同結構的標準夾具模塊組裝成多伸縮桿柔性工裝夾具，可滿足實際不同形狀和尺寸非標構件的加工需求，具有較強的自適應性、高度的靈活性和準確性，最終提高工作效率。
- 專利類型發明專利
- 申請人南京中建化工設備制造有限公司;中國建筑股份有限公司;中建安裝工程有限公司;南京工業大學;
- 發明人李曉明;洪磊;嵇保健;朱美玉;蔡剛洪;鐘冬平;
- 地址210034 江蘇省南京市南京經濟技術開發區七鄉河大道88號
- 申請號CN201610096200.0
- 申請時間2016年02月23日
- 申請公布號CN106239192A
- 申請公布時間2016年12月21日
- 分類號B23Q3/06(2006.01)I;
