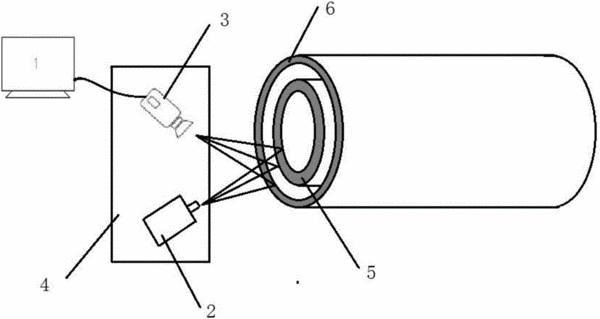

摘要：本發明提供一種基于結構光三維檢測技術的盾尾間隙測量裝置和方法，所述裝置包括有控制計算機、結構光發生器、工業相機和底座，其中結構光發生器和工業相機固定在底座上構成空間斷面形態、尺寸測量三維傳感器；所述三維傳感器固定安裝在盾構的圈板或盾殼或主推千斤頂之上，結構光投射到盾構的盾殼、已經拼裝的隧道管片環上，工業相機拍攝到隧道管片環半徑方向的斷面，結構光圖像根據結構光三角測量原理，就可以獲得盾尾間隙、隧道管片厚度、盾殼的形變等盾構施工中關注的需要的測量數據。本發明實現了盾尾間隙的自動檢測，具有結構簡單、安全可靠、維護簡便等優點，可廣泛推廣應用于各類盾構掘進機。
- 專利類型發明專利
- 申請人湖南科天健光電技術有限公司;
- 發明人曹東;
- 地址410000 湖南省長沙市開福區雙河路79號江景華府2606室
- 申請號CN201610716723.0
- 申請時間2016年08月24日
- 申請公布號CN106123795A
- 申請公布時間2016年11月16日
- 分類號G01B11/14(2006.01)I;
