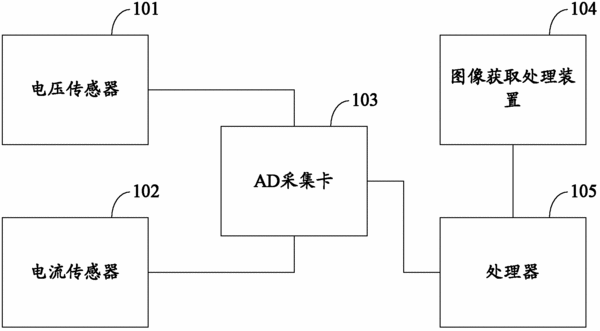

摘要：本實用新型公開了一種數據處理系統，用于根據獲取的數據實現對焊接電弧的分析。所述數據處理系統包括：電壓傳感器，用于采集模擬電壓信號并輸出，其輸出端與所述AD采集卡的第一輸入端相連；電流傳感器，用于采集模擬電流信號并輸出，其輸出端與所述AD采集卡的第二輸入端相連；模擬數字AD采集卡，用于將接收的模擬電壓信號和模擬電流信號轉換為數字信號輸出給所述處理器，其第一輸出端與所述處理器的第一輸入端相連；圖像獲取處理裝置，用于獲取圖像轉換并為數字圖像信息后輸出給處理器，其輸出端與所述處理器的第二輸入端相連；所述處理器，用于對接收的信息進行分析處理。
- 專利類型實用新型
- 申請人湖南科天健光電技術有限公司;
- 發明人曹力;
- 地址410205 湖南省長沙市高新開發區火炬城MO組團北5樓
- 申請號CN201120159320.3
- 申請時間2011年05月18日
- 申請公布號CN202224810U
- 申請公布時間2012年05月23日
- 分類號B23K9/095(2006.01)I;G01R19/25(2006.01)I;
