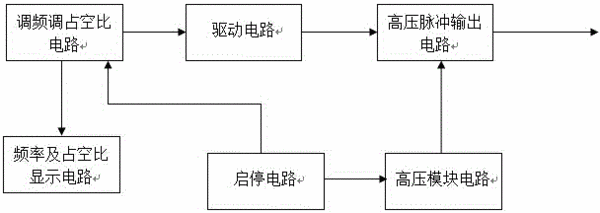

摘要：本發明涉及一種頻率、占空比、幅度可調的高壓脈沖電源電路，包括啟停電路、頻率及占空比顯示電路、高壓模塊電路，還包括調頻調占空比電路、驅動電路、高壓脈沖輸出電路。調頻調占空比電路分別與驅動電路、頻率及占空比顯示電路、啟停電路連接，高壓模塊電路分別與啟停電路、高壓脈沖輸出電路連接，驅動電路與高壓脈沖輸出電路連接。本發明的有益效果是：實現了高壓脈沖幅度范圍0～6KV、頻率范圍20HZ～2000HZ、占空比范圍10%～90%的寬范圍高壓脈沖輸出，且轉換速度快，上升沿、下降沿速度最快可達10μs，極大地滿足了不同領域對于高壓脈沖電源的需求。
- 專利類型發明專利
- 申請人東文高壓電源（天津）股份有限公司;
- 發明人陳世亮;仲亞娜;
- 地址300220 天津市河西區洞庭路20號陳塘科技商務中心415-3
- 申請號CN201610724030.6
- 申請時間2016年08月25日
- 申請公布號CN106100434A
- 申請公布時間2016年11月09日
- 分類號H02M9/02(2006.01)I;H02M3/335(2006.01)I;
