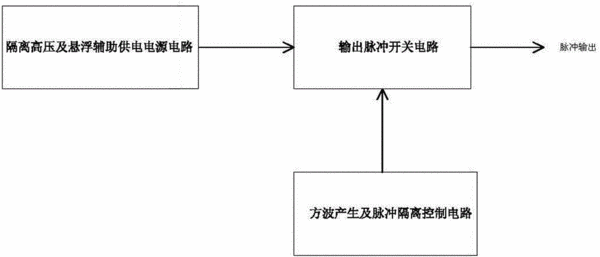

摘要：發明涉及一種隔離控制雙極性高頻高壓脈沖電源電路。輸出脈沖開關電路分別與隔離高壓及懸浮輔助供電電源電路、方波產生及脈沖隔離控制電路連接；隔離高壓及懸浮輔助供電部分，主控制芯片U1為7555時基電路，其構成的無穩態多諧振蕩器電路，通過變換后產生隔離高壓及多組懸浮輔助電壓。方波產生及脈沖隔離控制部分，控制芯片除了U5的7555外，U4采用TLP627-4四通道光電耦合器，響應時間短、電流傳輸比大、隔離耐壓高，確保了高性能的隔離控制，最后通過全橋驅動輸出脈沖開關，獲得完全隔離的雙極性高頻高壓脈沖輸出。實現完全隔離控制的雙極性高頻高壓方波脈沖輸出；輸出脈沖頻率范圍寬、波形好，可在一定范圍內對脈沖頻率進行調節。
- 專利類型發明專利
- 申請人東文高壓電源（天津）有限公司;
- 發明人劉申;李然;周末夢;
- 地址300171 天津市河東區十一經路47號藍海大廈8F
- 申請號CN201310702569.8
- 申請時間2013年12月19日
- 申請公布號CN103633876A
- 申請公布時間2014年03月12日
- 分類號H02M9/02(2006.01)I;H02M3/335(2006.01)I;
