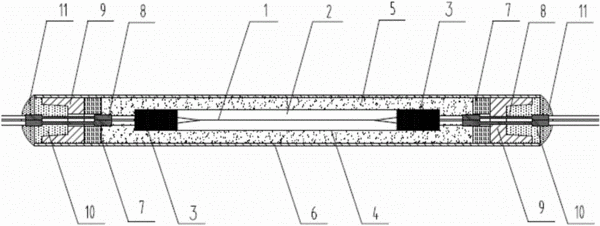

摘要：本發明涉及一種金屬化封裝高可靠性的光纖分路器，結構為在光纖中部采用平行熔融拉錐將光纖中部拉錐成光纖熔融錐區，且將光纖熔融錐區兩端用環氧樹脂膠封裝在石英基板內，石英基板外套有一層熱縮管，所述光纖熔融錐區封裝在熱縮管后，放置在充滿吸潮粉末的鍍鎳鋼管內；石英基板兩端光纖上分別涂有鍍鎳金屬層，再分別套上橡膠墊、金屬凹形堵頭；涂有鍍鎳金屬層的光纖與金屬凹形堵頭中間采用金屬焊料封裝固定并用硅膠與鍍鎳鋼管密封成整體。本發明通過鍍鎳鋼管內部填充吸潮粉末，尾纖封裝采用金屬化光纖層、金屬凹形堵頭和鍍鎳鋼管三者金屬焊料封裝，實現金屬化密封，使光纖分路器的結構具備非常好的抗壓性能、密封性能以及抗振動性能。
- 專利類型發明專利
- 申請人武漢普惠海洋光電技術有限公司;北京神州普惠科技股份有限公司;
- 發明人靳湧濤;申和平;張海兵;
- 地址430074 湖北省武漢市東湖新技術開發區佛祖嶺三路4號
- 申請號CN201610539641.3
- 申請時間2016年07月11日
- 申請公布號CN106019479A
- 申請公布時間2016年10月12日
- 分類號G02B6/255(2006.01)I;
