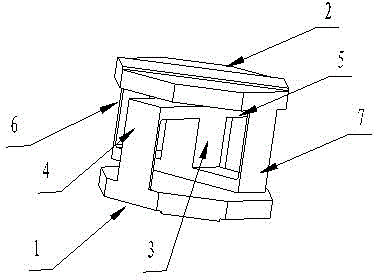

摘要：本實用新型公開了一種光纖熔接機調芯塊，包括兩個相對而設且形狀大小相同的第一側板和第二側板、中間連接塊、第一彈性臂、第二彈性臂、第三彈性臂和第四彈性臂；所述第一側板和第二側板之間的中心位置設置有中間連接塊；所述第一彈性臂、第二彈性臂和中間連接塊形成第一側板連接機構；所述第三彈性臂、第四彈性臂和中間連接塊形成第二側板連接機構。本實用新型的調芯塊結構簡單，加工方便，直接利用調芯塊兩側面的垂直交叉運動帶動光纖的交叉運動從而達到光纖纖芯的對準，避免了使用價格昂貴的直線導軌，既簡化了加工工藝，又節約了生產成本。
- 專利類型實用新型
- 申請人南京迪威普光電技術有限公司;
- 發明人潘泳;
- 地址210042 江蘇省南京市玄武大道699-8徐莊軟件園研發1區2號樓5樓B
- 申請號CN201120136581.3
- 申請時間2011年05月04日
- 申請公布號CN202075450U
- 申請公布時間2011年12月14日
- 分類號G02B6/255(2006.01)I;
