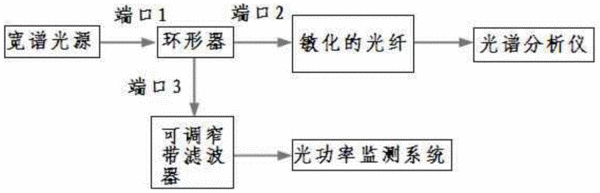

摘要：本實用新型涉及一種制作高精度多波長弱反射率光纖光柵陣列裝置，裝置為寬譜光源與環形器的端口1連接，環形器的端口2依次與敏化的光纖、光譜分析儀連接；環形器的端口3依次與可調窄帶濾波器、光功率監測系統相連；制作方法為設置光譜分析儀的分辨率、中心波長和波長跨度，在敏化的光纖上刻制光纖光柵時，并將光纖光柵的中心波長的偏差控制在0.1nm以內，獲得弱反射率光纖光柵的透射譜；設置可調窄帶濾波器的中心波長和波長跨度，在光功率監測系統中獲得弱反射率光纖光柵的反射功率以及反射點的位置信息；當光纖光柵的反射功率達到設計要求時即刻好一條光纖光柵；重復上述步驟直到刻完所有的光纖光柵完成多波長弱反射率光纖光柵陣列。
- 專利類型實用新型
- 申請人北京神州普惠科技股份有限公司;
- 發明人張海兵;申和平;
- 地址100085 北京市海淀區上地東路1號院3號樓華控大廈9層
- 申請號CN201420750298.3
- 申請時間2014年12月03日
- 申請公布號CN204422808U
- 申請公布時間2015年06月24日
- 分類號G02B6/02(2006.01)I;
