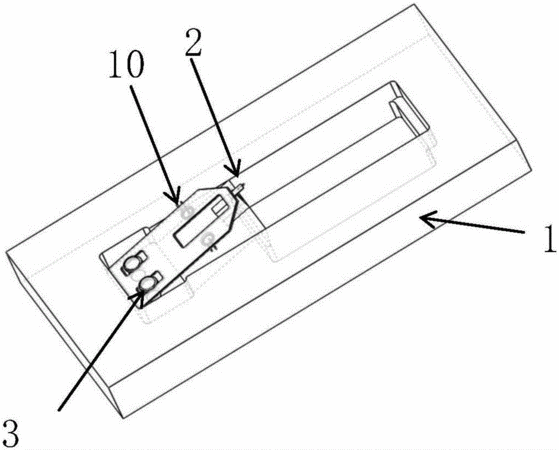

摘要：本發明屬于超聲成像設備領域，并公開了一種超聲換能裝置，包括底座、下壓電陶瓷片、墊塊、不銹鋼彈片支架、懸臂、探針和上壓電陶瓷片，底座的上表面設置有凹槽，在所述底座的所述凹槽處安裝所述下壓電陶瓷片，下壓電陶瓷片承接所述墊塊；不銹鋼彈片支架通過所述墊塊和所述底座承接；不銹鋼彈片支架與所述墊塊配合夾住所述懸臂的一端，懸臂的另一端固定安裝所述探針；不銹鋼彈片支架靠近所述墊塊的一端的上表面安裝兩個所述上壓電陶瓷片，每個所述上壓電陶瓷片均通過翻邊電極安裝在所述不銹鋼彈片支架上。本發明使得超聲換能器和懸臂分立式集成，方便了對探針的更換，而且能產生高頻復合超聲波。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人朱本鵬;吳越;楊曉非;陳實;歐陽君;張悅;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201610520604.8
- 申請時間2016年07月05日
- 申請公布號CN106018566A
- 申請公布時間2016年10月12日
- 分類號G01N29/24(2006.01)I;G01N29/06(2006.01)I;
