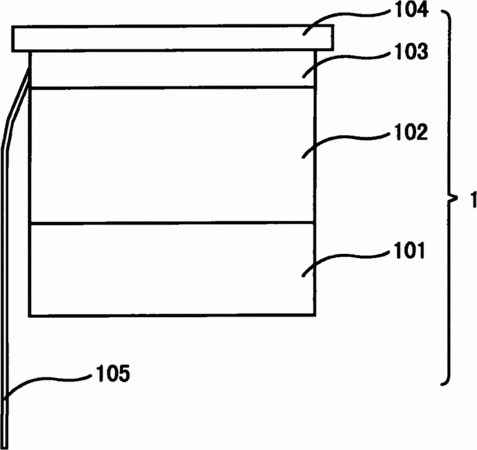

摘要：一種工業相控陣探頭，包括用于聲發射和接收的晶片、用于聲吸收的背襯部分及其基臺、用于電連接的電信號引出部分，其特征在于：還包括耐磨材料層，所述耐磨材料層設在晶片外表面。本實用新型的有益效果是，工業相控陣探頭可以在鋼等硬質材料的表面上直接查掃，由于耐磨材料本身的高硬度，因此不會對探頭造成損傷，這樣就可以不經過延遲塊或斜塊而直接成像；耐磨材料層還能起到一定的匹配作用，從而進一步改善探頭在查掃時的靈敏度，可以避免延遲塊與鋼等硬質材料之間、延遲塊與換能器之間的聲阻抗失配；另外，耐磨材料層的厚度可以做得很薄，避免了聲波在通過延遲塊材料時發生衰減、散射、折射等問題，因此相控陣探頭的聲束特性較好，成像效果明顯提高。
- 專利類型實用新型
- 申請人汕頭市超聲儀器研究所有限公司;
- 發明人蔡恒輝;吳錦川;姚立恒;
- 地址515041 廣東省汕頭市金平區金砂路77號
- 申請號CN201020162135.5
- 申請時間2010年04月10日
- 申請公布號CN201697899U
- 申請公布時間2011年01月05日
- 分類號G01N29/24(2006.01)I;G01N29/06(2006.01)I;
