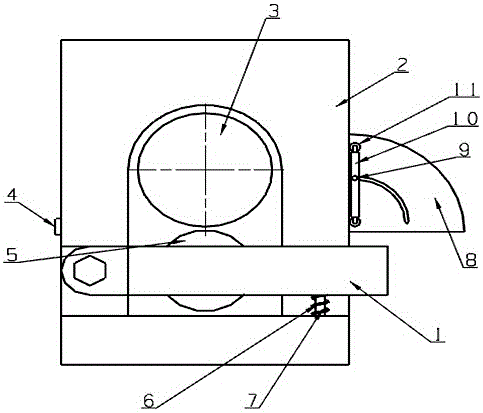

摘要：本發明涉及一種進絲角度可變的送絲裝置，底板上部裝有主動輪，主動輪連接電機，底板下部裝有壓緊機構，底板一側設有送絲口，另一側裝有進絲角度改變機構；所述壓緊機構的壓緊輪設置在主動輪下方，并與連接板轉動連接，連接板一端與底板鉸接，另一端下面與套在螺桿上的彈簧接觸連接，螺桿固定在底板上；進絲角度改變機構的托板上開有90度的凹槽，凹槽中配合連接T型螺母塊，T型螺母塊與角度旋轉桿中部帶螺紋的螺栓螺紋連接。本發明結構簡單，操作方便，能夠根據所送絲的厚度而改變其壓緊力的大小，使送絲過程更加穩定可靠并且節約了生產成本。進絲角度調節功能，解決了絲的位置和送絲裝置的位置沖突問題，使設備的裝配得到改善，不用特意預留送絲通道。
- 專利類型發明專利
- 申請人上海應用技術學院;
- 發明人鄭剛;康瑞;李斌;吳雁;方以表;
- 地址200235 上海市徐匯區漕寶路120號
- 申請號CN201610307884.4
- 申請時間2016年05月11日
- 申請公布號CN105925952A
- 申請公布時間2016年09月07日
- 分類號C23C14/56(2006.01)I;
