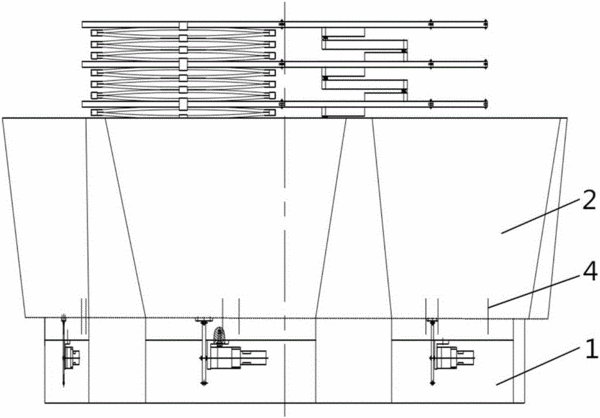

摘要：本發明公開了一種可展開式遮光罩，其包括折疊式底盤、徑向展開機構和軸向展開機構，折疊式底盤包括通過合頁相連的第一底盤和第二底盤，折疊時，第一底盤與第二底盤垂直，展開時，第一底盤與第二底盤在同一水平面上；徑向展開機構包括支架和滑輪組件，支架包括依次彼此鉸接的多根連桿和多根卷尺彈簧，滑輪組件安裝在連桿和卷尺彈簧的鉸接處，并與底盤上的運行軌道配合，收縮時，卷尺彈簧向內彎曲折疊，展開時，卷尺彈簧釋放彈性勢能，推動連桿沿徑向移動；軸向展開機構包括片彈簧組件、折疊梁以及多個沿軸向布置的支架，支架兩兩之間通過片彈簧組件和折疊梁相連。本發明未使用時收縮，工作時展開成預定形狀，具有體積小、可自動彈出的優點。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人劉世平;李世其;孫濤;熊琦;丁振;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201610223260.4
- 申請時間2016年04月12日
- 申請公布號CN105759537A
- 申請公布時間2016年07月13日
- 分類號G03B11/04(2006.01)I;
