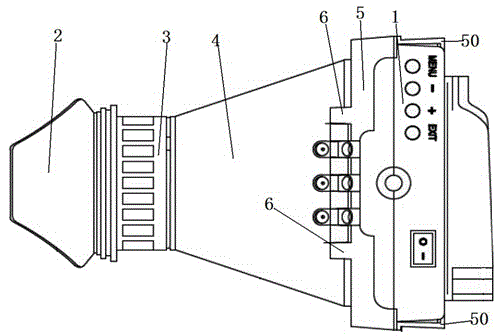

摘要：一種取景器用遮光罩，由取景器、遮光罩以及連接框組成；所述連接框的兩側伸出設有卡扣件，兩卡扣件的間距小于取景器外框的長度；在所述連接框頂架上設有兩個軸座，遮光罩的頂架上設有兩個轉軸，兩個軸座的間距與兩個轉軸的間距相等，兩轉軸分別插入兩個軸座內，轉軸外徑小于軸座內徑，轉軸和軸座的位置滿足于：當轉軸插入軸座時，轉軸內在軸座內做180°順時針旋轉；所述絞架包括第一支撐、第二支撐、第三支撐、第四支撐以及兩個插銷；不僅可以保證取景器具有高清攝像、取景和觀片的好視場，而且使用方便、攜帶也方便；利用絞架原理，使本新型遮光罩具有體積小、重量輕以及剛性好的優點。
- 專利類型實用新型
- 申請人漳州視瑞特光電科技有限公司;
- 發明人蔡勇斌;蔡建和;薛兆奇;包文琪;莊江華;
- 地址363000 福建省漳州市薌城區金峰開發區北斗工業園金馬路3號
- 申請號CN201420723468.9
- 申請時間2014年11月27日
- 申請公布號CN204188928U
- 申請公布時間2015年03月04日
- 分類號G03B11/04(2006.01)I;
