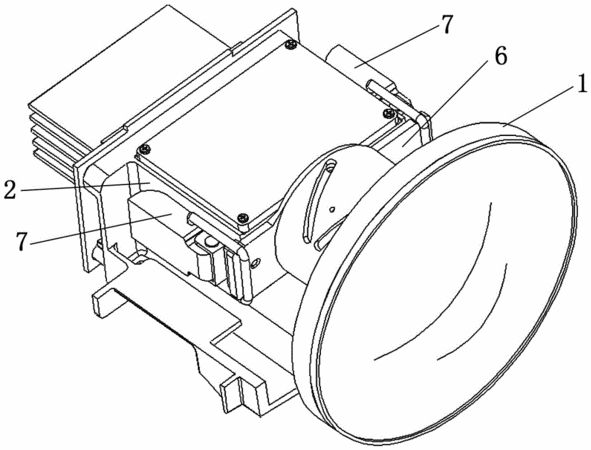

摘要:一種投影機鏡頭快速裝拆結構,包括定位鎖舌板、鎖扣拉緊機構,其特征在于:所述的定位鎖舌板固定在鏡頭上,定位鎖舌板的兩端有鎖定凹口、鏡頭定位孔;所述的鎖扣拉緊機構包括機構定位板、轉軸、鎖扣拉手、鎖扣拉環,機構定位板上有固定螺孔、機構定位孔,機構定位板通過轉軸與鎖扣拉手連接,鎖扣拉手上有鎖扣拉環,光學引擎機身兩側有機構定位銷、鎖付螺孔,機構定位板通過鎖付螺絲和鎖付螺孔將兩副鎖扣拉緊機構固定在光學引擎機身的兩側;鏡頭定位后,鎖扣拉環扣在定位鎖舌板的鎖定凹口處;有益效果是:使投影機鏡頭實現快速拆裝的操作,操作簡單,時間短,有利于批量性的生產。
- 專利類型發明專利
- 申請人山西寰爍電子科技股份有限公司;
- 發明人袁紅生;黃贄華;
- 地址044000 山西省運城市鹽湖區文化產業園區學院西路8號
- 申請號CN201610310044.3
- 申請時間2016年05月12日
- 申請公布號CN105759393A
- 申請公布時間2016年07月13日
- 分類號G02B7/02(2006.01)I;
