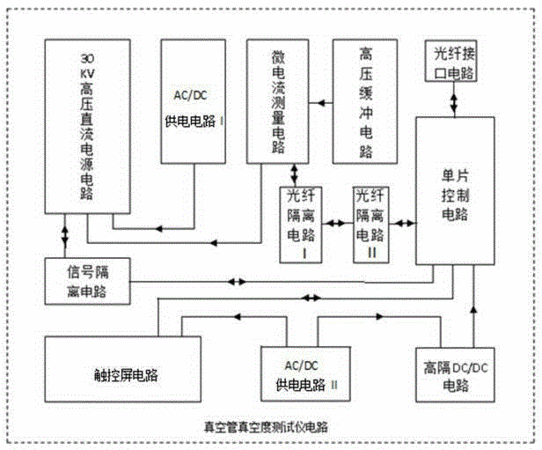

摘要:本發明涉及一種高精度真空管真空度測試儀及測試方法。微電流測量電路通過高精度的微電流采樣,將采集到的微電流值,按其量級分為兩個通道,并經高精度組合運算放大,分別輸出給AD數模轉換電路的兩個輸入端,通過讀取對應輸入端電壓,高精度AD數模轉換電路將模擬電壓轉換為數字量,通過光纖隔離電路I及光纖隔離電路II傳到單片控制電路,單片控制電路發送微電流值到觸控屏,經觸控屏轉換將對應氣壓和電流變化曲線顯示在屏上。另外,在無被測件時,微電流測量電路中的自檢電路可有模擬出一個測量信號,用于判別微電流測量電路是否正常??赏耆娲鷩馔惍a品,大大降低企業的采購成本;測量的速度快,測量精度高,測量錯誤率極低,測量范圍寬。
- 專利類型發明專利
- 申請人東文高壓電源(天津)股份有限公司;
- 發明人周瑞彬;
- 地址300220 天津市河西區洞庭路20號陳塘科技商務中心415-3
- 申請號CN201510918221.1
- 申請時間2015年12月10日
- 申請公布號CN105403355A
- 申請公布時間2016年03月16日
- 分類號G01L21/00(2006.01)I;
