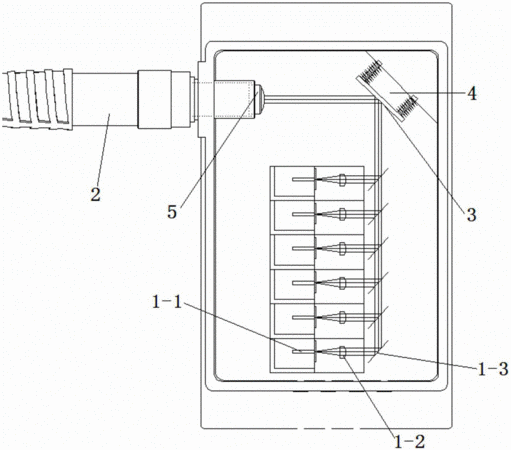

摘要：本發明涉及一種可插拔跳線的半導體激光器，包括激光模塊、光纖跳線、反射鏡、準直透鏡，其特征在于：在激光模塊輸出的平行合束激光與準直透鏡的光路之間安裝一個反射鏡，且反射鏡將平行合束激光反射后，入射到準直透鏡，再經過準直透鏡聚焦在光纖跳線的纖芯上輸出；所述的反射鏡安裝在一個可調節組件上，能調節反射鏡的前后、上下和左右3個方向的角度。本發明采用一個可調的節反射鏡，即使光纖跳線的插芯一致性不好，也可以通過反射鏡的調節，將激光耦合進入光纖中，降低了光纖跳線的加工難度，解決了光纖跳線難以做到可插拔的技術難題。
- 專利類型發明專利
- 申請人武漢銳科光纖激光技術股份有限公司;
- 發明人王文娟;
- 地址430074 湖北省武漢市東湖高新區高新大道999號未來科技城
- 申請號CN201510903189.X
- 申請時間2015年12月08日
- 申請公布號CN105322436A
- 申請公布時間2016年02月10日
- 分類號H01S5/06(2006.01)I;
