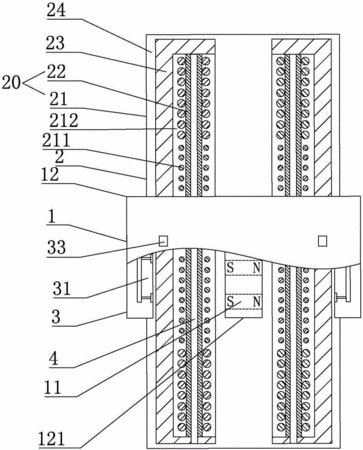

摘要：本發明公開了一種動磁式長行程超精密直線運動機構，包括定子線圈組件、氣浮支承組件和永磁體動子組件，定子線圈組件包括定子氣浮導軌和電感組件；氣浮支承組件包括氣浮軸承；永磁體動子組件包括動子基座、永磁體安裝座及永磁體組，動子基座固定安裝在氣浮軸承上，動子基座向下設置永磁體安裝座，每個永磁體安裝座上安裝一永磁體組，永磁體組包括多個永磁體，并且同一永磁體安裝座上的永磁體的同一側磁場極性相同，以用于驅動永磁體組和氣浮軸承沿定子氣浮導軌的縱向移動。本發明采用均勻布置的長行程線圈繞組作為定子，與傳統的以永磁體組做定子的直線電機相比，可以顯著降低甚至避免因永磁體磁場不均導致的電磁驅動力波動。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人姜偉;陳學東;王小力;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201510569390.9
- 申請時間2015年09月09日
- 申請公布號CN105099122A
- 申請公布時間2015年11月25日
- 分類號H02K41/02(2006.01)I;H02K9/19(2006.01)I;
