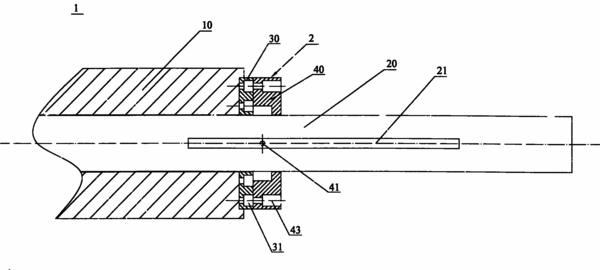

摘要：一種圓筒型直線電機的防旋轉裝置及其方法，圓筒型直線電機包括：圓筒狀的電機定子、及在該電機定子內作直線運動的電機動子，防旋轉裝置包括：與所述電機定子相配合的一固定塊、及與該固定塊配合的一固定軸，其中，電機動子開設有一縱長的開槽，所述固定塊設有相對的第一孔與第二孔，所述固定軸從第三孔穿入后，穿過所述開槽，再進入第一孔。本發明通過增加固定塊及與該固定塊配合的固定軸，并在電機動子上開設縱長的開槽，通過固定軸穿過開槽到固定塊上，從而在圓周方向上防止電機動子與電機定子作相對旋轉，滿足特殊行業要求對圓筒型直線電機在圓周方向相對靜止的要求。
- 專利類型發明專利
- 申請人深圳市大族電機科技有限公司;
- 發明人高云峰;付曉輝;王光能;王新忠;
- 地址518057 廣東省深圳市南山區高新科技園松坪山工廠區5號路8號
- 申請號CN200810068368.6
- 申請時間2008年07月08日
- 申請公布號CN101626190B
- 申請公布時間2011年09月28日
- 分類號H02K41/02(2006.01)I;
