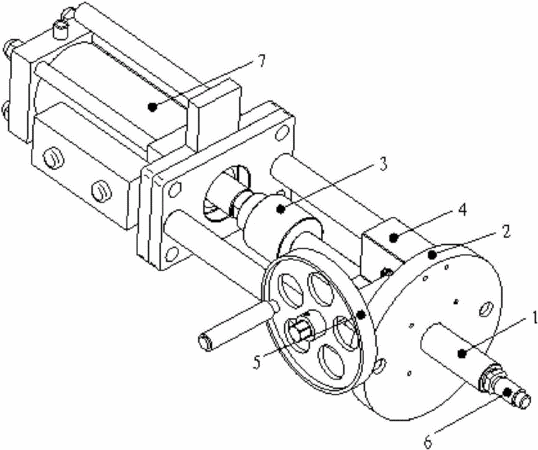

摘要：本發明公開了一種發動機皮帶輪的壓入裝置。該壓入裝置包括：支架，其具有承壓盤、支撐桿和法蘭板，該承壓盤具有承壓盤中心孔和承壓盤鐘擺狀形腔；齒輪箱，其包括：第一斜齒輪、鉤頭平鍵、第二斜齒輪、手輪軸和箱體；所述第二斜齒輪開設有第二斜齒輪中心孔和第二斜齒輪鍵槽；所述箱體開設有主軸孔、垂直交叉孔和箱體鐘擺狀形腔；拉桿，該拉桿與承壓盤中心孔、第一斜齒輪中心孔、主軸孔滑配，并使所述鉤頭平鍵與U形鍵槽滑配；油缸，其固定在所述支架的法蘭板上，該油缸的活塞桿與拉桿的一端連接；以及螺桿。該壓入裝置能夠大幅度提高發動機皮帶輪的裝配效率。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人吳培柱;莫啟興;楊先愷;潘長俊;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201510568365.9
- 申請時間2015年09月09日
- 申請公布號CN105058306A
- 申請公布時間2015年11月18日
- 分類號B25B27/02(2006.01)I;
