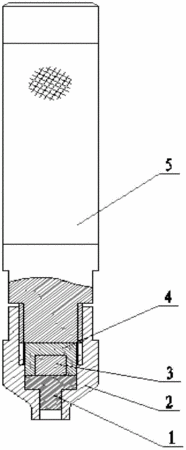

摘要：本發明公開了一種發動機止推擋軸蓋止推片定位銷的打銷工裝。該打銷工裝包括：銷釘套，其軸向具有階梯管腔，該階梯管腔的一端加工有內螺紋，另一端為銷釘插孔；下頂桿，其包括：止擋凸緣和沿該止擋凸緣中央向外延伸的銷釘頂頭，該下頂桿由上端插入所述銷釘套的階梯管腔，并通過所述止擋凸緣進行止擋定位，所述銷釘頂頭伸入所述銷釘套的銷釘插孔形成容納銷釘一端的銷釘插槽；磁鐵，從上端插入所述銷釘套的階梯管腔頂緊所述下頂桿的止擋凸緣；以及手柄，其一端具有與所述銷釘套的階梯管腔的內螺紋適配的外螺紋。該打銷工裝為可按需求拆換易損件的分段式工裝，且工裝帶磁可以通過磁性自動吸附、扶正定位銷進行裝配。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人吳錦權;黃祖勝;鄭耀章;林慧陽;李家釗;林發建;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201510486379.6
- 申請時間2015年08月10日
- 申請公布號CN104999422A
- 申請公布時間2015年10月28日
- 分類號B25B27/02(2006.01)I;
