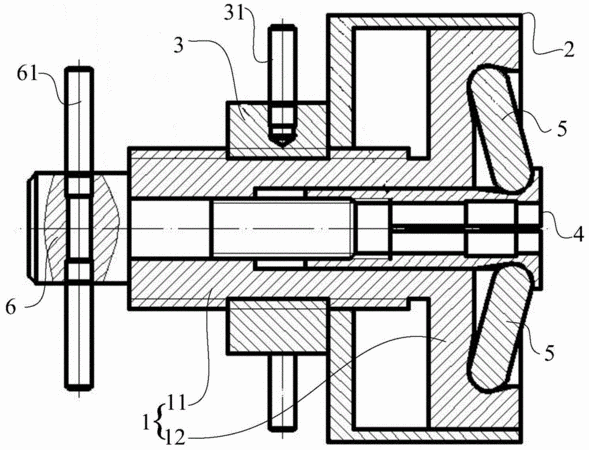

摘要：本發明公開了一種拔銷釘裝置，包括：本體，其具體包括一體成型的導向部及支撐部，所述支撐部上具有支撐槽；支撐套，所述本體裝在所述支撐套內并相對滑動；螺紋套，其裝在所述導向部上，且所述螺紋套的一端抵接在所述支撐套的端面上，當旋轉所述螺紋套時，所述本體與所述支撐套相對移動；夾頭，其裝在所述導向部內，所述夾頭帶有兩夾片，在兩所述夾片端頭向外分別設有支撐塊；扇片，其裝在所述支撐槽與所述支撐塊之間，通過所述扇片擠壓所述夾片向內靠攏夾緊待拔銷釘；旋轉頭，其與所述夾頭螺紋連接，當旋轉所述旋轉頭時，所述旋轉頭通過螺紋驅動所述夾頭移動，進而拔出銷釘。該裝置操作簡單快速，不傷銷釘本身。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人王俊蛟;朱巖;鄭文康;曾黎;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201310475504.4
- 申請時間2013年10月12日
- 申請公布號CN103567960B
- 申請公布時間2015年05月13日
- 分類號B25B27/02(2006.01)I;
