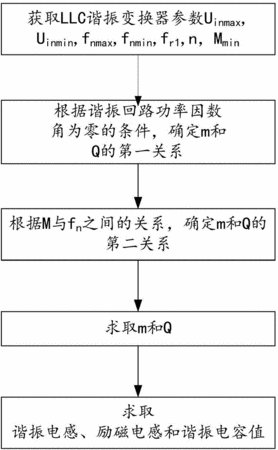

摘要：一種LLC諧振變換器優化設計方法，包括步驟：A、獲取LLC諧振變換器性能參數；B、將LLC諧振變換器電路變換為等效電路；C、根據諧振回路功率因數角為零的條件，確定過載條件下LLC諧振變換器勵磁電感與諧振電感比值m與品質因數Q之間的第一關系；D、根據電壓增益與歸一化工作頻率極值點之間的關系，確定LLC諧振變換器勵磁電感與諧振電感比值m與品質因數Q之間的第二關系；E、結合所述第一關系與第二關系，求取LLC諧振變換器勵磁電感與諧振電感比值m與品質因數Q；F、基于所述勵磁電感與諧振電感比值m與品質因數Q，確定LLC諧振變換器的諧振電感、勵磁電感和諧振電容值。通過采用本發明方法，能夠實現LLC諧振變換器的轉換效率和安全性兼顧的設計策略。
- 專利類型發明專利
- 申請人華北電力大學（保定）;河北農業大學;保定友源電力科技有限公司;
- 發明人顏湘武;孫磊;張波;曲偉;呂正;楊漾;方雨康;
- 地址071003 河北省保定市永華北大街619號
- 申請號CN201510355688.X
- 申請時間2015年06月25日
- 申請公布號CN104917396A
- 申請公布時間2015年09月16日
- 分類號H02M3/338(2006.01)I;
