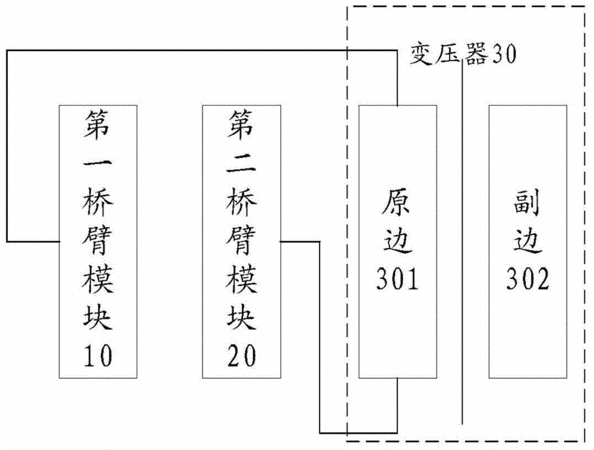

摘要：本發明公開了一種全橋變換器及軟開關實現方法，全橋變換器包括：第一橋臂模塊、第二橋臂模塊和變壓器；所述變壓器分別與所述第一橋臂模塊、所述第二橋臂模塊連接；其中，所述變壓器的原邊漏電感與所述第一橋臂模塊的寄生電容構成諧振回路，使所述第一橋臂模塊零電壓導通，以在所述第一橋臂模塊的導通時間內，使所述變壓器的原邊向所述變壓器的副邊輸出功率；所述變壓器的原邊漏電感與所述第二橋臂模塊的寄生電容構成諧振回路，使所述第二橋臂模塊中的開關單元零電壓導通，以在所述第二橋臂模塊的導通時間內，使所述變壓器的原邊向所述變壓器的副邊輸出功率。采用本發明，能夠在實現全橋變換器軟開關的同時，實現全橋變換器小型化和低成本化。
- 專利類型發明專利
- 申請人聯想（北京）有限公司;
- 發明人李升;
- 地址100085 北京市海淀區上地西路6號
- 申請號CN201510337953.1
- 申請時間2015年06月17日
- 申請公布號CN106329941A
- 申請公布時間2017年01月11日
- 分類號H02M3/338(2006.01)I;
