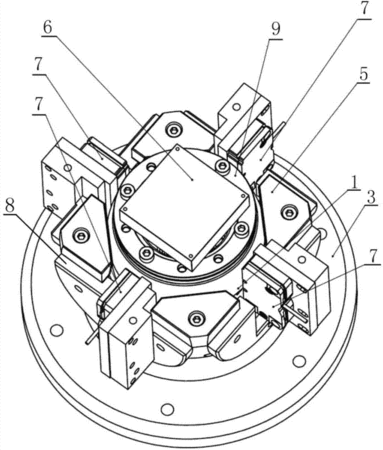

摘要:本發明公開了一種雙自由度旋轉控制裝置及應用系統,包括:轉動體(1),具有磨擦球面,其頂部或內部設有負載安裝平臺;固定支撐結構,保持所述轉動體(1),使其僅具有旋轉自由度;驅動電機(7),為駐波型壓電陶瓷電機,各所述驅動電機(7)縱向布置于所述轉動體(1)周圍,其驅動端與所述轉動體(1)的摩擦球面直接接觸,形成與所述摩擦球面相切的縱向磨擦傳動副;控制單元,根據檢測單元測量的姿態數據,對所述轉動體(1)在兩個旋轉自由度上的旋轉進行控制和調整。該裝置結構簡單、成本低、性能穩定,且易于小型化、動態響應更寬、功耗更小,可廣泛應用于各種動態穩定平臺和自動靜態定向/調平裝置。
- 專利類型發明專利
- 申請人北京合眾思壯科技股份有限公司;
- 發明人唐李征;張地;
- 地址100015 北京市朝陽區酒仙橋北路甲10號院204號樓
- 申請號CN201510280742.9
- 申請時間2015年05月27日
- 申請公布號CN104850140A
- 申請公布時間2015年08月19日
- 分類號G05D3/12(2006.01)I;F16M11/04(2006.01)I;
