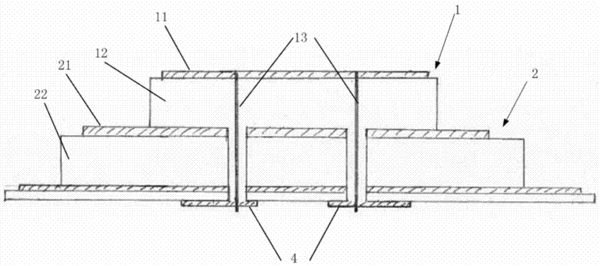

摘要：本發明涉及一種雙頻天線，所述雙頻天線采用層疊結構，由上到下各層依次包括：用于收發第一頻帶中的信號的第一貼片天線裝置、第一介電層、用于收發第二頻帶中的信號的第二貼片天線裝置、第二介電層和接地平面元件；第一頻帶的頻率大于第二頻帶的頻率，所述第一介電層的介電材料的介電常數大于所述第二介電層的介電材料的介電常數。本發明的雙頻天線可以使天線疊層介質變薄，降低了成本，減小了天線體積，同時降低了兩個貼片間的耦合程度，可以獲得很好的增益模式和極化特性。
- 專利類型發明專利
- 申請人北京合眾思壯科技股份有限公司;
- 發明人沃爾特·費勒;溫曉萍;蔣俊成;
- 地址100086 北京市海淀區知春路118號知春大廈1501室
- 申請號CN201310398099.0
- 申請時間2013年09月04日
- 申請公布號CN103457029A
- 申請公布時間2013年12月18日
- 分類號H01Q5/01(2006.01)I;H01Q1/38(2006.01)I;H01Q9/04(2006.01)I;
