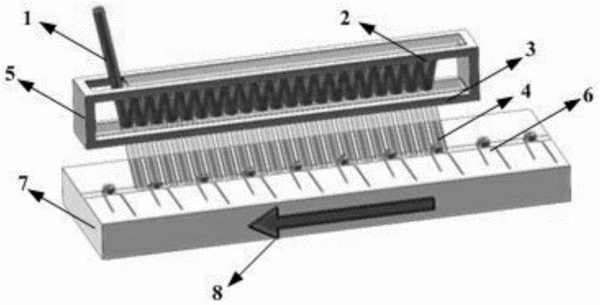

摘要：本發明公開了一種基于漸變能量帶拼接的激光焊接設備，包括激光光源、第一矩形反光板、第二矩形反光板。第一矩形反光板與第二矩形反光板相對放置，對第一反光板和第二反光板表面進行鍍膜處理，使得入射光束以入射角δ入射到第二矩形反光板時一部分被反射，另一部分透射，透射的部分在焊接面形成第一個光斑，反射的部分傳輸至第一矩形反光板上全反射后又在第二矩形反光板發生部分透射，并在焊接面形成第二個光斑，激光在第一矩形反光板和第二矩形反光板構成的導光通道內不斷的反射，每次傳輸到第二矩形反光板時就有部分激光輸出，從而在焊接面形成了一系列能量不同的激光光斑。電子元件穿越能量不同的激光光斑，實現所需要的溫升曲線，從而完成電子元件的焊接。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人朱廣志;朱曉;周業波;朱長虹;王海林;郭飛;齊麗君;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201510160342.4
- 申請時間2015年04月04日
- 申請公布號CN104816060A
- 申請公布時間2015年08月05日
- 分類號B23K1/005(2006.01)I;B23K3/00(2006.01)I;B23K3/08(2006.01)I;
