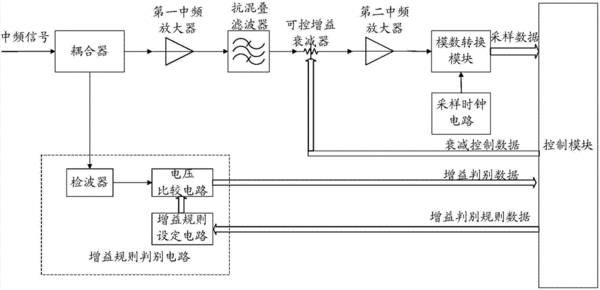

摘要：本發明涉及一種提高模數轉換動態范圍的電路，其中耦合器分別連接增益規則判別電路和第一中頻放大器，第一中頻放大器再依次連接可控增益衰減器、第二中頻放大器、模數轉換模塊和控制模塊，控制模塊分別連接可控增益衰減器和增益規則判別電路。采用本發明的提高模數轉換動態范圍的電路，通過跟蹤中頻信號的功率大小，利用控制模塊控制可控增益衰減器的衰減值，使中頻信號的增益改變，并在控制模塊中通過算法處理模數轉換模塊對應時刻的采樣值，在沒有損失模擬信號靈敏度的情況下，保證模擬信號的高分辨率，從而實現模數轉換動態范圍的提高，成本較低，結構簡單，易于實現，適用于更廣泛的應用領域。
- 專利類型發明專利
- 申請人上海創遠儀器技術股份有限公司;
- 發明人白皓;陳爽;
- 地址200233 上海市徐匯區桂箐路69號28幢4樓
- 申請號CN201510194775.1
- 申請時間2015年04月22日
- 申請公布號CN104767527A
- 申請公布時間2015年07月08日
- 分類號H03M1/12(2006.01)I;H04B1/16(2006.01)I;
