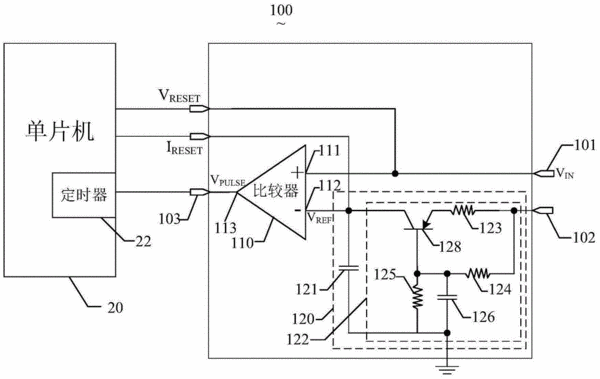

摘要:本實用新型提供一種電壓脈寬轉換電路,所述電壓脈寬轉換電路可利用定時器實現模擬-數字轉換功能。所述電壓脈寬轉換電路包括電壓信號輸入端、比較器、鋸齒波產生電路和脈沖信號輸出端;其中,所述比較器包括同相輸入端、反相輸入端和輸出端,所述同相輸入端連接到所述電壓信號輸入端,所述反相輸入端連接到所述鋸齒波產生電路,且所述比較器的輸出端連接到所述脈沖信號輸出端。
- 專利類型實用新型
- 申請人深圳市繪王動漫科技有限公司;
- 發明人苗萍;
- 地址518000 廣東省深圳市寶安區福永街道懷德翠崗工業園四區廠房第28棟
- 申請號CN201620085047.7
- 申請時間2016年01月28日
- 申請公布號CN205566267U
- 申請公布時間2016年09月07日
- 分類號H03M1/12(2006.01)I;
