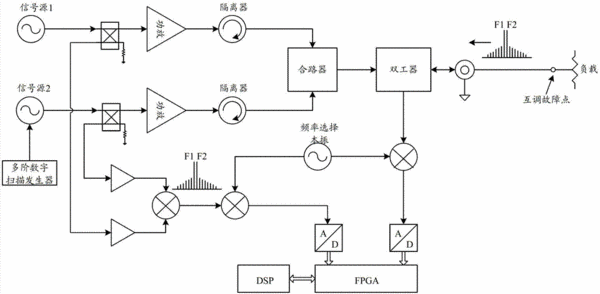

摘要:本實用新型涉及一種基于多階數字掃頻的無源互調故障定位檢測電路結構,屬于電路結構技術領域。其包括無源互調測量模塊和多階數字掃頻故障定位模塊;無源互調測量模塊將兩個信號源合成一路大功率信號后輸入至受測系統并獲得互調信號;多階數字掃頻故障定位模塊包括互調參考信號產生單元、M階互調信號頻率選擇單元、多階數字掃描發生器單元和故障定位信號分析單元;從而能夠利用采用矢量測量的方式實現快速精確的互調測試,同時能方便地選擇無源互調的測量階數,并通過計算受測系統的信號傳輸特性實現多階無源互調信號的故障定位分析,本實用新型的基于多階數字掃頻的無源互調故障定位檢測電路結構,其結構簡單,成本低廉,應用范圍也較為廣泛。
- 專利類型實用新型
- 申請人上海創遠儀器技術股份有限公司;
- 發明人陳向民;
- 地址200233 上海市徐匯區桂箐路69號28幢4樓
- 申請號CN201320213347.5
- 申請時間2013年04月24日
- 申請公布號CN203193645U
- 申請公布時間2013年09月11日
- 分類號H04B17/00(2006.01)I;
