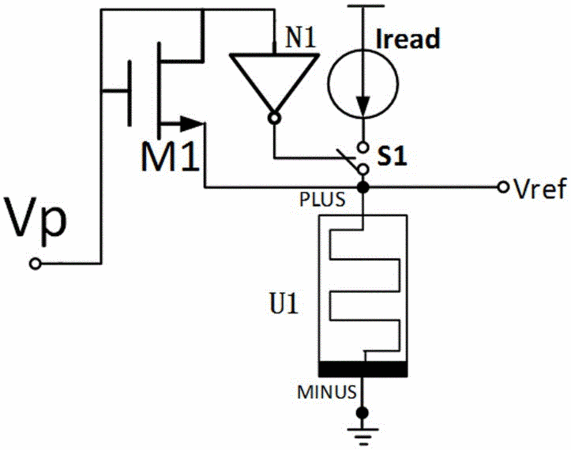

摘要：本實用新型涉及一種基于憶阻器的模數轉換電路，利用憶阻器隨電流規律變化的特點，采用電壓脈沖Vp產生穩定電流改變憶阻器阻值，電流源讀出每次脈沖后憶阻器阻值的變化量；同時，結合比較器讀出每個輸出模擬信號需要的電壓脈沖次數，對電壓脈沖次數進行編碼，輸出數字信號。本實用新型可根據需求調節電壓脈沖Vp的幅度、周期、占空比，可改變模擬信號進行數字編碼的區間寬度，實現大范圍模擬信號到數字信號的轉換。
- 專利類型實用新型
- 申請人福州大學;
- 發明人魏榕山;李睿;張鑫剛;
- 地址350002 福建省福州市鼓樓區工業路523號
- 申請號CN201620448015.9
- 申請時間2016年05月17日
- 申請公布號CN205622624U
- 申請公布時間2016年10月05日
- 分類號H03M1/12(2006.01)I;
