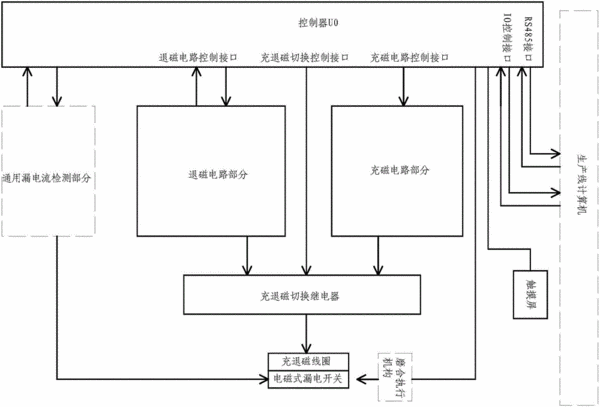

摘要:本發明涉及對電磁式剩余電流動作斷路器進行充退磁的裝置,包括控制器以及與其連接的充磁電路部分、退磁電路部分、漏電流輸出與檢測設備和連有線圈的充退磁切換繼電器。其方法包括以下步驟:控制器控制漏電流輸出與檢測設備輸出上限電流給剩余電流動作斷路器的輸入端;當剩余電流動作斷路器不動作時,控制器控制退磁電路部分進行調整退磁;控制器控制漏電流輸出與檢測設備輸出下限電流給剩余電流動作斷路器的輸入端;當剩余電流動作斷路器動作時,控制器控制充磁電路部分進行充磁。本發明采用上限電流測試、下限電流測試配合充退磁過程,快速完成充退磁;采用爬坡電流測試,完成精確的充退磁過程,保證了被充退磁產品的質量。
- 專利類型發明專利
- 申請人沈陽新松機器人自動化股份有限公司;
- 發明人劉付軍;張宏宇;秦勇;尹鵬;馬輝;張雙林;佟強;
- 地址110168 遼寧省沈陽市渾南新區金輝街16號
- 申請號CN201310746644.0
- 申請時間2013年12月30日
- 申請公布號CN104752016B
- 申請公布時間2017年02月08日
- 分類號H01F13/00(2006.01)I;
