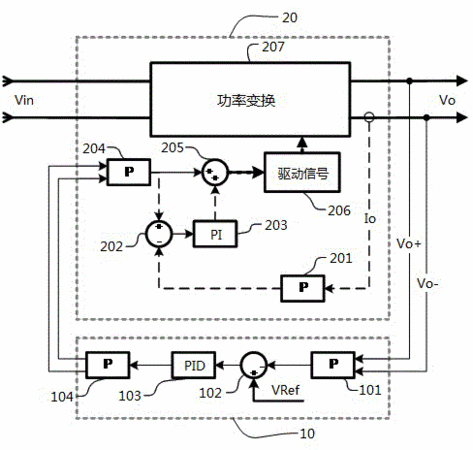

摘要:本發明提供一種無均流母線的并聯均流裝置和控制方法,用于實現多個功率變換子模塊直流輸出并聯均流,包括電壓控制模塊和多個功率變換子模塊,電壓控制模塊與并聯輸出的多個功率變換子模塊構成電壓外環;各個功率變換子模塊包括自身的電流內環且采樣自身的電流反饋信號生成電流內環控制信號與所述電壓外環控制信號疊加控制各個功率變換子模塊的輸出;無需單獨電流母線,只需要一條單向的控制電壓外環,在實現傳統裝置相同功能的同時使裝置電路的設計、生產、調試更加簡單和簡潔,進而實現多機并聯動態響應快,消除地線環流提高了裝置抗干擾能力,且非常容易實現模擬控制或數字控制的開關電源、線性電源的多模塊并聯均流。
- 專利類型發明專利
- 申請人艾德克斯電子(南京)有限公司;
- 發明人馬海波;其他發明人請求不公開姓名;
- 地址210039 江蘇省南京市雨花區西善橋南路108號1棟
- 申請號CN201510015650.8
- 申請時間2015年01月13日
- 申請公布號CN104600978A
- 申請公布時間2015年05月06日
- 分類號H02M3/00(2006.01)I;
