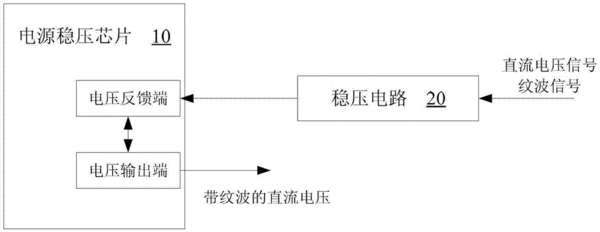

摘要:本發明屬于電源電路技術領域,并公開了一種紋波電源裝置及其提供帶紋波的直流電壓的方法。該紋波電源裝置包括電源穩壓芯片和穩壓電路;穩壓電路的控制電壓輸入端施加有控制電壓、以調節電源穩壓芯片的輸出電壓;在控制電壓為直流電壓信號和紋波信號時,穩壓電路向電源穩壓芯片的電壓反饋端同時傳遞紋波信號和直流電壓信號,以在電源穩壓芯片的電壓輸出端得到帶紋波的直流電壓。本發明中,利用電源穩壓芯片的輸出電壓受電壓反饋端控制的特點,在其電壓反饋端同時施加紋波信號和直流電壓信號時可在其電壓輸出端得到疊加有紋波電壓的直流電壓;該輸出電壓具有較強帶載能力;所疊加的紋波電壓的頻率和幅度可控,可滿足不同的測試需求。
- 專利類型發明專利
- 申請人海能達通信股份有限公司;
- 發明人黃笛郝;尤國雄;潘啟輝;盧良飛;
- 地址518057 廣東省深圳市南山區高新區北區北環大道9108號海能達大廈
- 申請號CN201210326451.5
- 申請時間2012年09月06日
- 申請公布號CN102882366B
- 申請公布時間2015年06月17日
- 分類號H02M3/00(2006.01)I;H02M3/157(2006.01)I;
