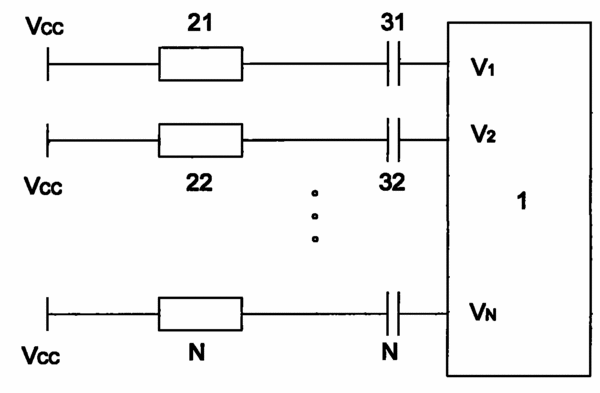

摘要：本實用新型涉及一種芯片電壓的上電順序控制電路，所述芯片具有電壓分別為V1、V2、…、VN的第1、2、…、N電壓輸入端口，其中V1＜V2＜…＜VN，該控制電路包括電壓輸入源VCC、與電壓輸入源VCC連接用于將電壓輸入源VCC分別轉換為V1、V2、…、VN的第1、2、…、N電壓轉換電路、與第1、2、…、N電壓轉換電路分別連接用于為芯片的各個電壓輸入端口提供工作電壓的第1、2、…、N電容延時單元，其中第1、2、…、N電容延時單元的容量C1＜C2＜…＜CN。通過在電壓轉換電路與芯片的電壓輸入端之間設置容量大小不同的電容，根據電容充電時間的長短依次為芯片的不同電壓輸入端供電，省去了額外的電壓管理芯片。
- 專利類型實用新型
- 申請人深圳市寶德計算機系統有限公司;
- 發明人黃任;
- 地址518000廣東省深圳市福田區田面村田面工業區11棟(A座)四樓
- 申請號CN200820213339.X
- 申請時間2008年11月07日
- 申請公布號CN201298810Y
- 申請公布時間2009年08月26日
- 分類號H02M3/00(2006.01)I;H02M7/04(2006.01)I;
