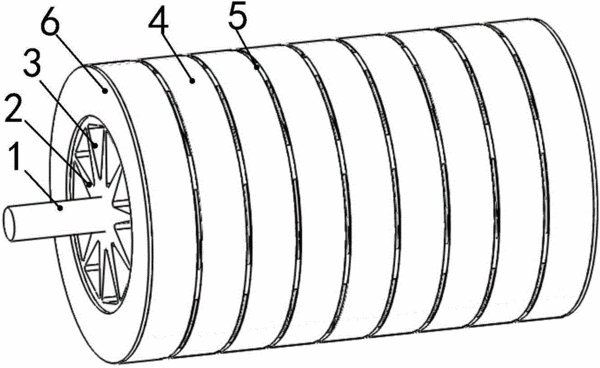

摘要：本發明公開了一種具有導風板的軸向分段式電機轉子，該轉子沿徑向由內到外包括轉軸、轉鼓、轉子鐵心機構，其中轉子鐵心機構套設于轉鼓上，且轉子鐵心機構包括轉子鐵心與磁鋼，轉鼓套設于轉軸上，轉鼓上開有若干沿軸向方向的開口，轉子鐵心機構沿軸向方向分若干段組成，分段之間設置有導風板，所述導風板上設置有沿徑向的弧形通風道，形成負壓。按照本發明實現的電機轉子，能充分利用轉子高速旋轉時形成的負壓使空氣在轉子軸向與徑向風道流通，對流換熱能力加強。另外，采用此結構很大程度上減小轉子風阻，提高了電機整機的效率。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人曲榮海;張斌;范興綱;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201510014279.3
- 申請時間2015年01月12日
- 申請公布號CN104578649A
- 申請公布時間2015年04月29日
- 分類號H02K21/02(2006.01)I;H02K1/32(2006.01)I;
