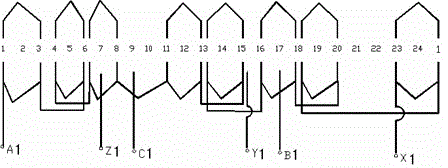

摘要：一種伺服永磁同步電動機分數槽雙繞組結構，其特征是定子槽為24槽，極數10極，相數3相，每極每相槽數是分數4/5，其定子繞組設計成二套三相對稱的繞組，二套繞組中同相的繞組相串聯，星形接法引出。第一套繞組是不等匝的雙迭繞組，每相有8圈，匝比為1:2,3相共24圈，節矩都為2。第二套繞組節矩也都為2，匝比都為1的單層繞組，每相2圈，3相共6圈，定子中各槽滿率相等，這種雙繞組結構，使定子磁勢諧波比傳統繞組定子磁勢諧波減少49.5%，電機的紋波轉矩小、效率高、振動小，輸出的額定轉矩提高5%，溫升降低10℃，調速的輸出特性比傳統繞組有較大改善。
- 專利類型發明專利
- 申請人泰豪科技股份有限公司;
- 發明人林政安;
- 地址330029 江西省南昌市高新開發區高新大道泰豪大廈
- 申請號CN201010298395.X
- 申請時間2010年09月30日
- 申請公布號CN101944812A
- 申請公布時間2011年01月12日
- 分類號H02K21/02(2006.01)I;H02K3/28(2006.01)I;H02K3/12(2006.01)I;
