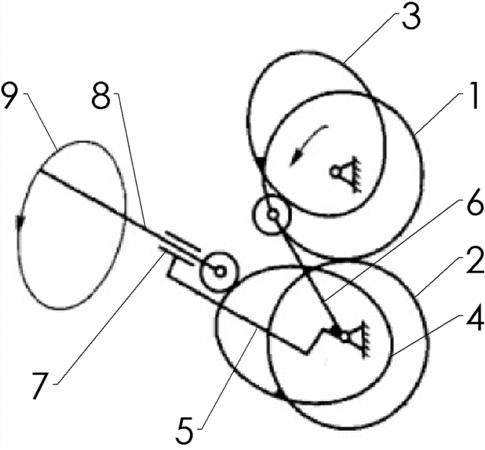

摘要：本發明公開了一種木料環形曲線加工驅動裝置，以降低設備的制造、維護成本，并保證工作的效率，包括機架，機架上安裝有電動機，電動機的輸出軸上聯接有主動齒輪，主動齒輪嚙合有從動齒輪，從動齒輪轉動聯接在機架上，主動齒輪和從動齒輪分別聯接有同步轉動的第一凸輪和第二凸輪，還設有搖桿，搖桿的驅動端鉸接在機架上并與第二凸輪的轉軸共線，搖桿上固定聯接有伸縮桿，伸縮桿的端部設有滾輪且與第一凸輪的曲面相抵，搖桿的端部設有在第二凸輪徑向的導向孔，導向孔中滑動聯接有輸出桿，輸出桿的驅動端設有滾輪并抵在第二凸輪上，輸出桿的從動端設有工作夾頭?？梢曰谄溟L度的調整來改變工作夾頭的運動軌跡，以實現更為靈活的軌跡調整。
- 專利類型發明專利
- 申請人重慶佐恩家具有限公司;
- 發明人楊理紅;
- 地址401233 重慶市長壽區新市集中工業園區
- 申請號CN201410787048.1
- 申請時間2014年12月18日
- 申請公布號CN104500676A
- 申請公布時間2015年04月08日
- 分類號F16H37/12(2006.01)I;B27C5/00(2006.01)I;
