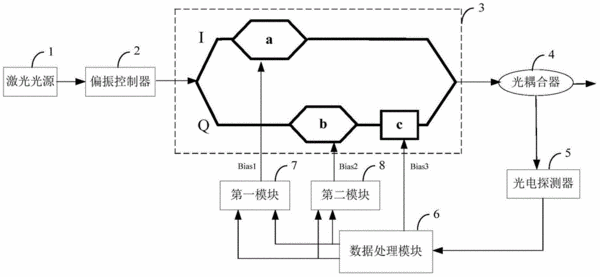

摘要：本發明公開了一種IQ光調制器偏置電壓控制系統及方法，該控制系統包括順次連接的激光光源、偏振控制器、IQ光調制器、光耦合器、光電探測器、數據處理模塊，IQ光調制器的輸出經光耦合器分光后連接到光電探測器，其輸出與數據處理模塊的輸入相連，數據處理模塊的三個輸出分別送至IQ光調制器的三個子調制器的直流偏置電壓輸入端口。該控制方法為首先通過測量輸出光功率的最大值及相鄰最小值，優化子相位調制器的偏壓，然后在此基礎上，依次在兩個子強度調制器上加載一路低頻方波信號搜索光功率最小值來優化兩個子強度調制器的偏壓，最終實現IQ光調制器每個子調制器工作點的控制與鎖定。該發明可以快速、自動控制IQ光調制器最佳偏置點。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人付松年;馮振華;唐明;劉德明;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201410750918.8
- 申請時間2014年12月09日
- 申請公布號CN104485997B
- 申請公布時間2017年04月12日
- 分類號H04B10/25(2013.01)I;
