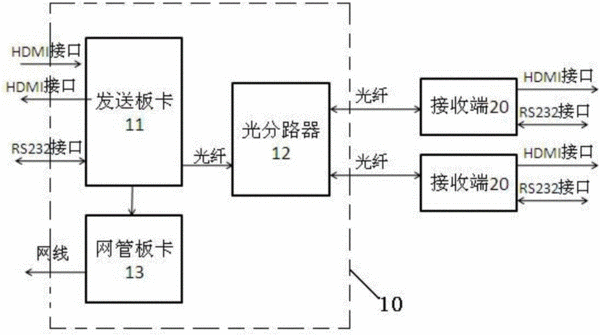

摘要：本實用新型公開了一種有網管功能的高清信息發布光端機，包括發送端和接收端，發送端和所述接收端通過單芯光纖連接，發送端包括發送板卡、光分路器和網管板卡，所述發送板卡上具有HDMI輸入接口、HDMI輸出接口、RS232接口、網管總線接口和SC接口，所述SC接口與所述光分路器相連，所述網管總線接口通過RS485總線與所述網管板卡相連，所述網管板卡設有網線接口，所述光分路器通過單芯光纖與所述接收端連接；所述接收端具有HDMI接口和RS232接口。本實用新型中，接收端可以判斷顯示器和視頻信息，并將信息反饋給發送板卡，發送板卡通過RS485總線與網管板卡相連，可以將收到的信息上傳到網管板卡，網管板卡則通過網線接口將統計的信息報告給計算機，實現網絡管理功能。
- 專利類型實用新型
- 申請人北京天翼訊通科技有限公司;
- 發明人馬尚君;東健慧;麥曉鵬;
- 地址100015 北京市海淀區清河安寧莊路4號3號樓208室
- 申請號CN201620536346.8
- 申請時間2016年06月02日
- 申請公布號CN205792596U
- 申請公布時間2016年12月07日
- 分類號H04B10/25(2013.01)I;H04B10/40(2013.01)I;H04L12/24(2006.01)I;
